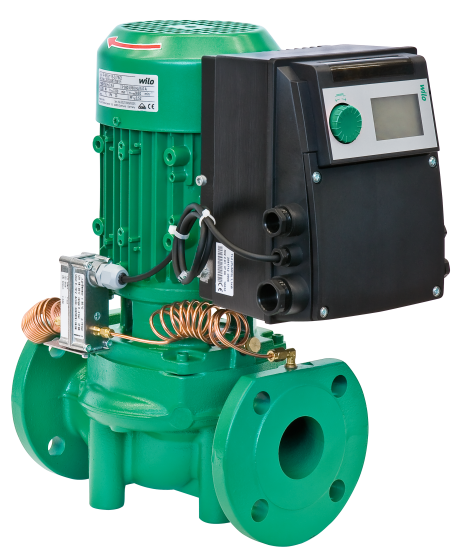

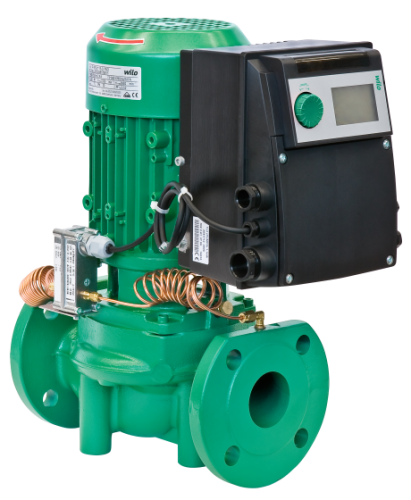

Wilo IP-E 32/135-1,1/2

Особенности/преимущества продукции

• Экономия энергии за счет встроенной электронной системы регулировки мощности
• Опциональные интерфейсы для обмена данными по шине посредством штекерных IF-модулей
• Простое управление благодаря технологии зеленой кнопки и дисплею
• Встроенная система управления сдвоенными насосами
• Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения

Тип

Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой мощности

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Оснащение/функция

Режимы работы

• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• ПИД-регулятор
• Ручной режим управления (n=постоянный)

Панель ручного управления

• Зеленая кнопка и дисплей

Ручное управление

• Настройка значения напора
• Настройка частоты вращения (ручное переключение)
• Настройка режимов работы
• Настройка ВКЛ./ВЫКЛ. насоса
• Конфигурация все рабочих параметров
• Квитирование ошибок

Внешнее управление

• Управляющий вход «Выкл. по приоритету»
• Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
• Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
• Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

• Обобщенная сигнализация неисправности SSM
• Обобщенная сигнализация рабочего состояния SBM

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
• Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

• Полная защита электродвигателя со встроенной электронной системой отключения
• Блокировка доступа

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Режим работы «основной/резервный» (автоматическое переключение при неисправности)
• Основной/резервный режим работы, смена насосов через 24 часа
• Режим параллельной работы двух насосов
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Технические характеристики

• Допустимый диапазон температур от -20° C до +120° C
• Подключение к сети
• 3~400 В ± 10 %, 50 Гц
• 3~380 В -5 % +10 %, 60 Гц
• Класс защиты IP 55
• Номинальный внутренний диаметр от DN 32 до DN 80
• Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)

Материалы

• Корпус насоса и соединительный элемент: EN-GJL-250
• Рабочее колесо: PPO-GF30
• Вал: 1.4021
• Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:

• Скользящее торцовое уплотнение
• Фланцевое соединение
• Привод со встроенной электронной системой регулирования частоты вращения
